Рисование плана помещения
Либо читайте дальше полезную информацию
Эти возможности заказываются отдельно.

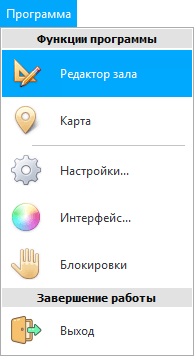

Рисование плана помещения происходит с использованием специальных программных инструментов. Чтобы использовать инфографику, сначала пользователь имеет возможность нарисовать план помещений, для которых будут контролироваться различные бизнес-процессы. Для этого нажимаем на пункт меню "Редактор помещения".
Откроется редактор помещения. Помещение еще может называться "Зал". Пользователь имеет возможность нарисовать каждый зал. Все помещения перечислены в отдельном справочнике. В начале рисования выбираем из списка то помещение, которому собираемся нарисовать схематический план.
Перед нами открывается чистый лист бумаги, который называется "канва инфографики". Мы можем начинать рисование. Для этого используется всего два инструмента "Область" и "Место".
"Область" - это просто геометрический объект, который не имеет привязки к информации в базе данных. Его можно использовать, например, чтобы обозначить стены помещений.
Инфографика дизайн строит именно при помощи областей. Для простоты сейчас мы показали одно помещение с четырьмя стенами. В дальнейшем вы можете рисовать целые этажи и здания.
"Место" - это уже объект, который имеет привязку к информации в базе данных. Именно места будут обозначать какие-то объекты, которые требуется анализировать в дальнейшем. Например, пусть это будет у нас больничная палата, в которой в углу находится одна кровать для пациента.
Как сделать инфографику? Очень просто. Нужно лишь расставить вот такие объекты, которые называются "места". Расставить их требуется максимально точно, чтобы план помещения был похож на воспроизводимое помещение в реальности. Чтобы нарисованная схема помещения сразу была всем понятна и узнаваема.
Вид места можно изменить при помощи параметров.

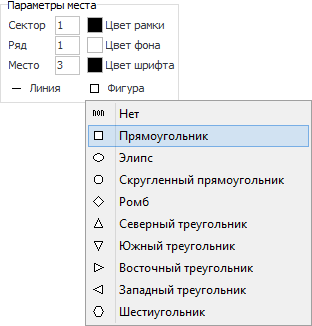

В первую очередь есть возможность выбрать форму места. Для этого необходимо щелкнуть по кнопке, возле которой есть надпись "Фигура".

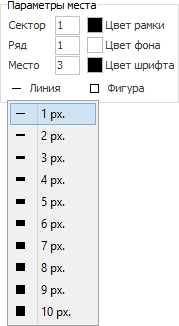

Точно также выбирается и толщина линии.
Легко присваивается необходимый цвет линии, фона и шрифта.
Внешний вид места сразу же меняется в процессе изменения параметров.
Но цвета менять обычно нет необходимости, так как при отображении аналитической схемы, цвета будет присваивать сама программа. Чтобы по цвету геометрической фигуры сразу было понятно состояние каждого места. Поэтому сейчас мы вернем исходные цвета.
Места можно копировать. Даже если вам требуется расставить в одном помещении сотни мест, это можно сделать за несколько секунд. Отметьте, что будете дублировать именно места, затем введите в пикселях расстояние между местами и под конец укажите количество копий.
Теперь вам остается скопировать в буфер обмена любое место, выбрав его и нажав стандартную для копирования комбинацию клавиш "Ctrl+C". И затем сразу же "Ctrl+V". Сразу же появится указанное количество копий.
У нас для примера создано маленькое помещение, поэтому мы создавали лишь одну копию. Если же вы введете большое количество копий, будет более наглядно, как программа за секунду сделает то, что вручную пришлось бы прорисовывать длительное время.
Теперь, когда новые места у вас выстроились в ряд, можно копировать и сами ряды. Для этого отмечаем, что будем "Увеличивать номер ряда", вводим расстояние между рядами в пикселях и указываем количество новых рядов, которое должно будет появиться. В нашем случае требуется только один новый ряд.
Затем выделяем весь ряд мест, который будем копировать, и также нажимаем сначала "Ctrl+C", затем - "Ctrl+V".
Если схватиться мышкой за черные квадратики по краям фигуры, фигуру можно растягивать или сужать.
Но мышкой точности не добиться, поэтому можно зажимать клавишу "Shift" и использовать стрелочки не клавиатуре, чтобы изменять высоту и ширину фигуры с точностью до пикселя.
А с зажатой клавишей "Alt" есть возможность стрелочками на клавиатуре перемещать объект.

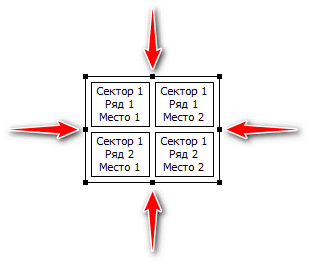

Именно такими методами можно изменить размер или позицию внешнего прямоугольника так, чтобы расстояние до внутренних прямоугольников стало одинаковое со всех сторон.
В конструкторе инфографики есть возможность увеличивать масштаб, чтобы выполнить рисование схемы более точно.
Кнопкой "Вписать" можно вернуть масштаб изображения к первоначальному виду, чтобы схема помещения вписалась в размеры экрана.
Если у вас несколько похожих помещений, скопируйте целое помещение. Выделяйте для копирования и области и места одновременно.
Добавьте для наглядности обозначения окон и дверей. Для этого используйте уже знакомый нам инструмент "Область".
Когда помещений много, их лучше подписать, чтобы лучше ориентироваться. Для этого сверху поставьте еще одну область.

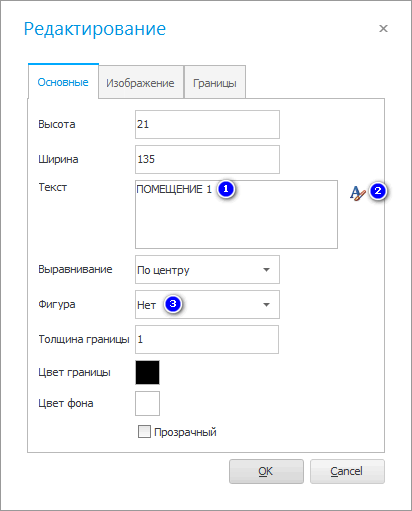

Теперь дважды щелкните по этой области, чтобы открылось окно с расширенным списком параметров. В появившемся диалоговом окне есть возможность изменить заголовок. При необходимости можно еще поменять шрифт и многое другое.
В результате получится вот такой заголовок.
Таким же образом можно присвоить заголовок для всех помещений и мест.
Не забывайте периодически сохранять изменения создаваемой схемы помещений.
Либо отменяйте последнее действие, если что-то не так сделали.
Есть возможность объединения нескольких мест в группу. Для этого места сначала требуется выделить.
Затем нажимаем на кнопку "Добавить группу".

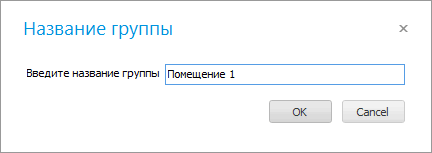

Появится поле для ввода названия группы.
Созданная группа появится в списке.
Таким образом можно создать любое количество групп.
Группировать места необходимо для возможности в дальнейшем использовать для разных мест разные сценарии. Например, какие-то места могут быть особо важные и они не должны пустовать ни в коем случае. Поэтому их можно будет выделять цветом, который в большей степени привлекает внимание пользователя.
Есть возможность щелкнуть на названии любой группы.
Чтобы увидеть места, которые в нее входят. Такие места сразу же выделятся.
Далее посмотрите, как используется инфографика.
