Блок-схема

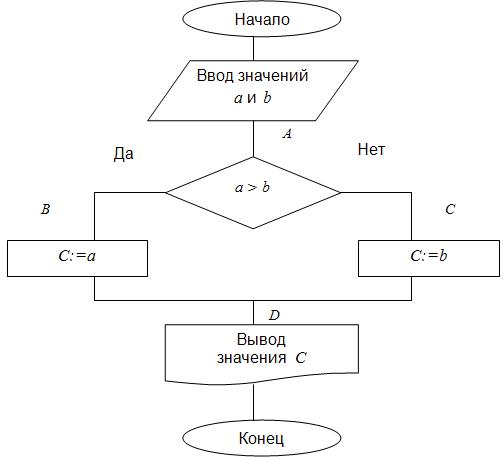

Блок-схема – это графическое представление алгоритма, процесса. Блок-схема представляет собой последовательность блоков, соединенных между собой стрелками. Каждый блок это либо одно действие, либо заранее предопределенная последовательность действий. Разным действиям соответствуют разные формы блоков, например: начало и конец блок схемы всегда отмечаются прямоугольниками со скругленными углами или эллипсом. Стрелки в свою очередь показывают порядок действий.

Чаще всего блок-схемы используются в программировании на начальном этапе разработки программы. Блок-схема позволяет найти слабые места, неучтенные моменты в алгоритме, и исправить их еще на шаге проектирования.

Специалисты нашей компании УСУ активно используют блок-схемы не только на шаге проектирования программы, но и на шаге изучения внутренних процессов компании. Блок-схемы дают понимание всех процессов. В дальнейшем это дает возможность провести максимальную автоматизацию работы и оптимизацию времени.
